本文分享了广州珠江外资建筑设计院总结提炼的成建制BIM设计经验和具体做法，并能快速地在国产BIM软件体系中开展落地实践，充分验证了珠江设计成建制BIM设计模式的成熟度，可供全行业借鉴和推广。
温馨提示：为方便大家及时获知第二十二期图学会BIM考试成绩查询动态，您可以使用免费预约短信提醒功能，届时会通过短信及时通知到您。

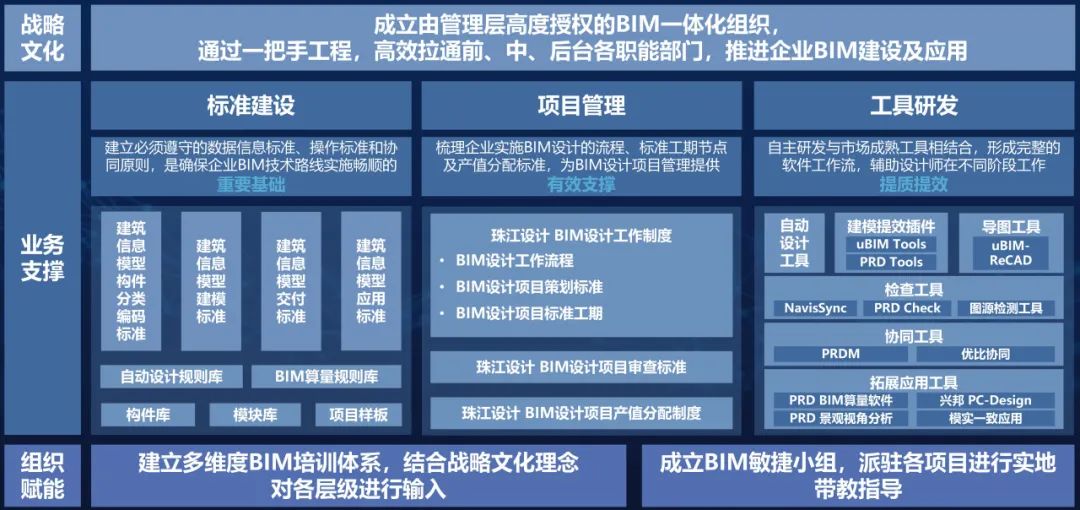

广州珠江外资建筑设计院创立于1979年，是国内首家总承包(EPC)链条内的建筑设计公司。其创新提出并实现的成建制BIM设计模式，从技术体系、项目管理体系和企业管理体系三个方面形成成建制 BIM 设计总体框架：BIM技术体系全面覆盖设计建模、专业协同、提资校审和正向出图等环节，确保 BIM设计流程规范，成果符合要求;项目管理体系主要包含六项内容，从三位一体的管理制度、BIM专业负责人制度、BIM设计组织架构、BIM模型架构、BIM节点管理、BIM成果质量管控的各个维度保障BIM项目的顺利推进;企业管理体系主要分为设计标准体系、人员BIM培训体系、生产管理体系及项目评价体系四部分，重过程、强管理，全方位支持成建制BIM设计模式。
该模式适用于不同的BIM软件体系，实现企业内规模化、常态化、持续性使用BIM设计方法进行项目设计。珠江设计在与广联达签订战略合作协议后，将成建制BIM设计模式迅速在国产BIM软件体系中开展落地实践，在“增城区永宁街塔岗村地块”项目中取得显著应用成效。
本项目要求全专业采用国产BIM进行设计，珠江设计团队已有成熟的成建制BIM设计模式应用在各类BIM项目中，现在需要将广联达国产软件体系融入到企业的工作体系中，进一步验证成建制BIM设计模式的适配性。而本项目有以下三个方面的难点：
在珠江设计的成建制BIM设计模式下，团队做到快速适应广联达的国产BIM软件体系并开展项目应用，结合国产BIM软件体系的优势，通过正向设计应用、设计管理一体化完成项目应用，实现成建制BIM设计模式在国产BIM软件体系中的应用目标。
珠江设计根据团队成熟的BIM标准、BIM设计工作制度结合广联达数维设计产品集合开展项目策划，将各专业的BIM应用标准、构件标准等落实到对应的软件中，杏彩体育官网注册确保工作流程、标准、工期及交付形式满足企业的管控要求：通过数维构件设计软件完成符合企业标准构件库建设、通过数维建筑、结构、机电设计软件完成模型设计、出图及数据流转等。
成建制BIM设计模式在模块化设计、全专业协同、设计管理一体化和设计算量一体化上制定了成熟的实施路径，是珠江设计在国产BIM软件体系上快速适应、准确输出的重要基础。核心应用要点如下：

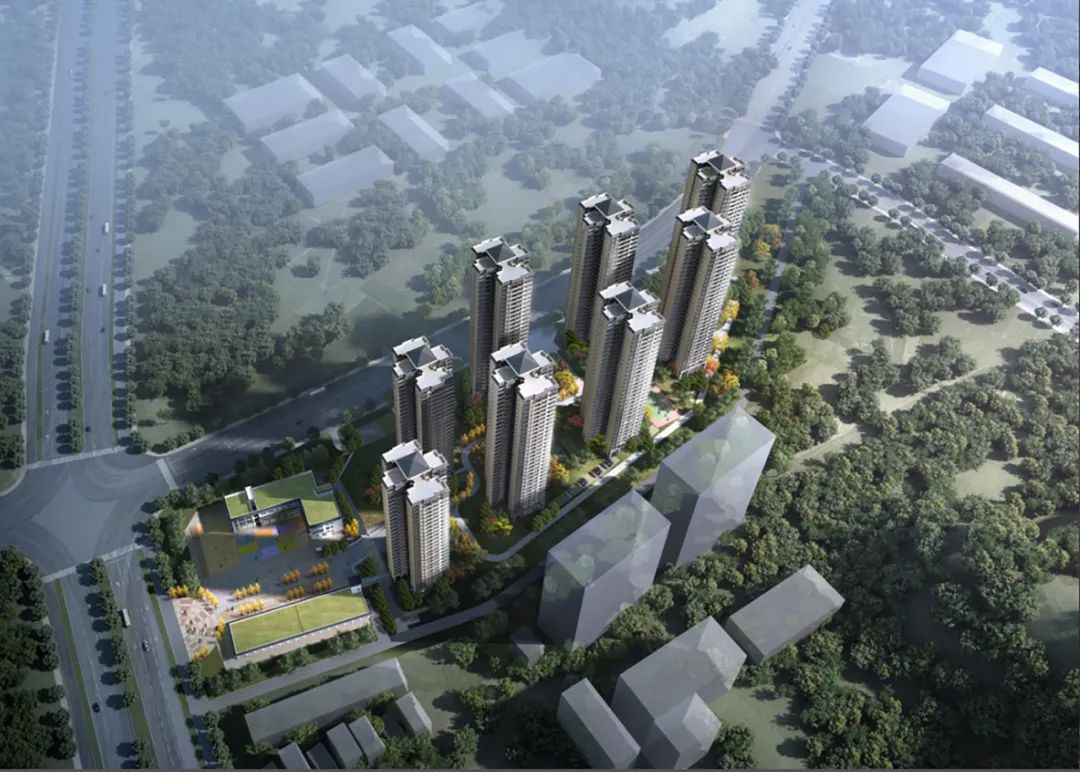

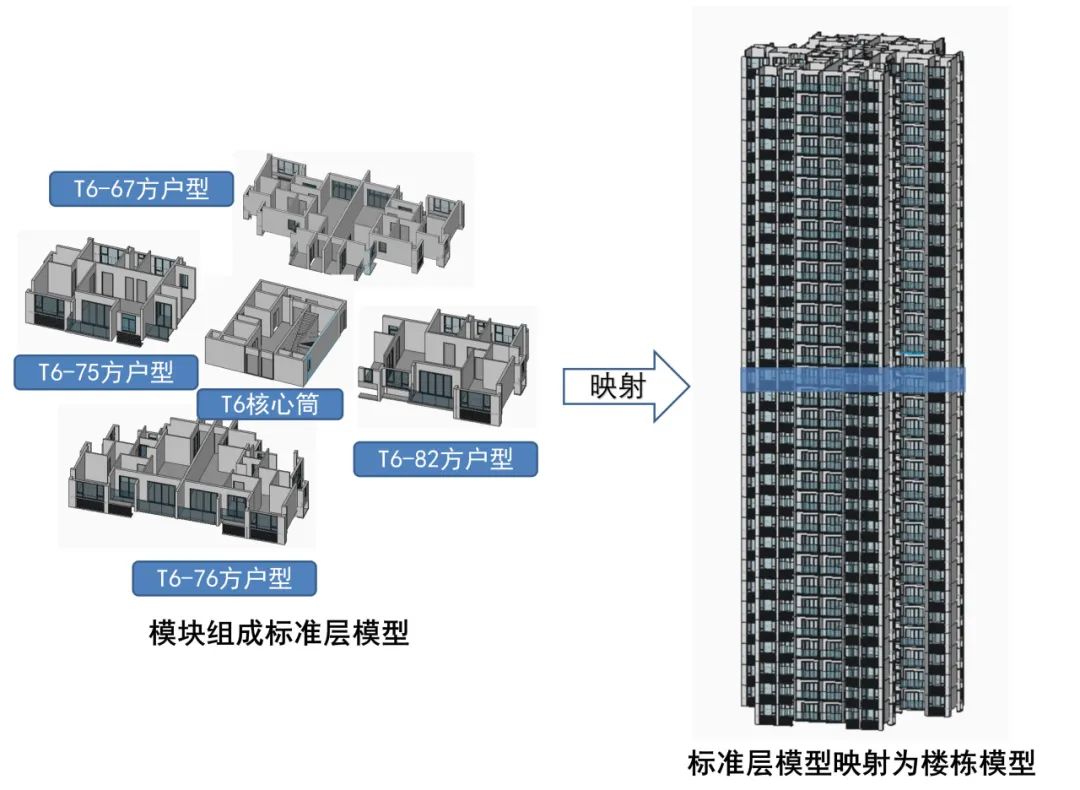

项目由5个户型模块，1个核心筒模块组合成6栋塔楼标准层，借助数维设计软件模块化，标准层映射功能，快速构建楼栋模型。相比同类国外软件使用的链接模型方式，效率更佳，性能更优。
设计师在工具端参照其他专业的提资模型进行参照，开展机电协同设计，在施工图前期利用模型推敲、综合确定水、暖、电各主要设备机房的落位方案;施工图阶段机房内部精细化设计，确保机房内部空间排布及流线)跨专业构件协同：
结构和机电工具端支持一键同步建筑柱、建筑楼板、板洞、墙洞、建筑楼梯、卫浴设备等构件杏彩体育官网app，减少重复创建模型的工作量。
数维协同平台提供DWG图纸导出功能，可以一键将图纸导出到协同平台CAD插件端，设计师可以在协同平台CAD插件端进行后续的图纸处理工作，满足设计师对二维图纸的深化和管理需求。
充分发挥BIM模型的数据价值，围绕一套BIM模型开展各阶段的设计应用，包括方案阶段的指标统计、由计算模型生成结构设计模型、施工图设计及数据统计等，通过不同的设计阶段的要求，对BIM模型开展持续的增、删、改以及补充设计信息的高度集成化。
通过平台对模型数据实时统计，开展云端算量构件映射，实现BIM模型的数据流转，实现模型从方案、深化、出图到数据应用的最后一个环节，进一步实现模型数据的应用价值。
成建制BIM设计体系的建设与全面推广，是珠江设计实现数字化转型的关键。技术体系、项目管理体系、企业管理体系的建设相辅相成，在企业的层面以可持续的方式实现良性循环。
广联达国产的软件体系符合中国设计师的使用习惯和成果需求，集成化的协同设计模式融入到设计师的操作习惯中，将设计交圈的成本大大降低，实现问题闭环管理。
以上内容就是“珠江设计：以成建制BIM设计模式快速实现国产设计软件应用”，更多BIM热点资讯/教程分享欢迎关注
